什么是PID效应

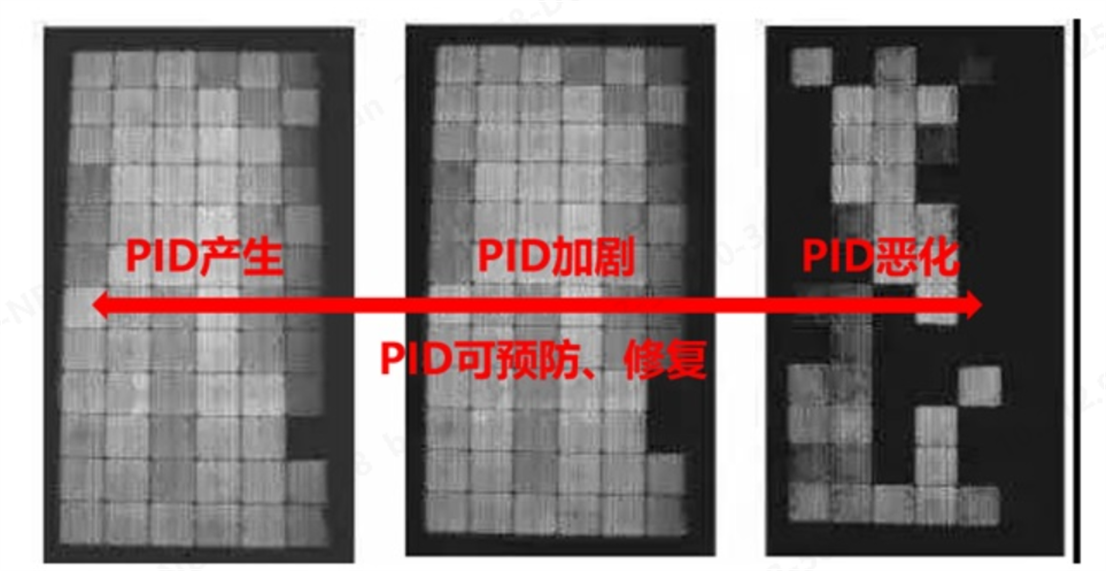

组件PID效应是电池组件长期在直流侧系统的高电压作用下，导致玻璃、封装材料之间出现漏电流，大量电荷聚集在电池片表面，使得电池表面的钝化效果恶化，电池组件的填充因子、开路电压、短路电流减少，导致组件性能衰减，极端情况下，PID效应会导致组件50%以上的功率损失，影响整个组串功率输出。
PID效应产生的原因
引起组件PID效应的外部原因主要是与环境的湿度、温度、酸碱性和离子污染程度及安装施工时的工艺等有关；内部原因主要与组件的系统电压、封装材料、电池制造工艺有关。
导致组件PID的外部因素主要与项目建设的环境有关，在高温、高湿环境下，水蒸气进入组件，增加了组件封装材料的导电率，引起组件漏电流从而产生PID效应；在酸碱和离子污染的环境下，组件玻璃和边框等发生化学反应，引起离子析出，同样增大了封装材料的导电率引起漏电流发生；在组件搬运、安装及运维过程中影响组件的封装材料与组件玻璃的紧密结合的因素也是产生PID效应的原因。
在导致组件PID效应的内部因素中，组件的EVA（乙烯—醋酸乙烯酯共聚物）封装材料无法完全阻隔水蒸气且容易遇水分解产生游离的离子引起PID效应，对比于EVA材料POE（乙烯一辛烯共聚物）封装材料的水汽阻隔及抗老化性能更加稳定，POE材料的水汽透过率仅为EVA材料的1/8，但成本远高于EVA材料；在电池片生产制造过程中，电池片掺杂的不均匀导致电池片电阻不均匀，导致PID效应；对比于微型逆变器，为匹配组串式逆变器1000V以上的系统电压，更高的电势差更容易引起PID效应。
奥克斯甬能逆变器PID效应的解决方案

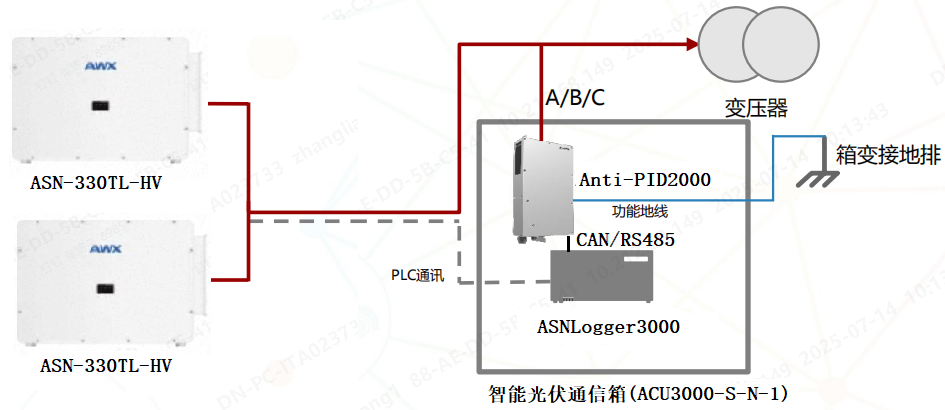

对于地面光伏电站（包括大工商电站）场景，奥克斯甬能逆变器 一般采用智能光伏通信箱内的PID防护模块对光伏箱变的功能地电位进行调节,即采用电网虚拟中点注入实现（N/PE补偿），使所有逆变器的PV-对地电压大于零或PV+对地电压小于零。

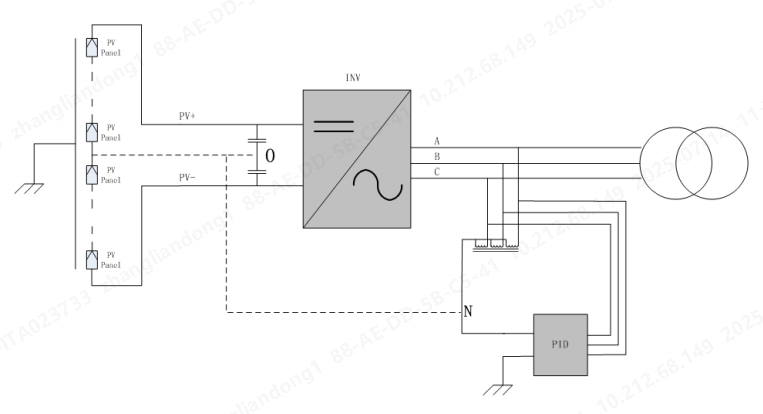

实现原理如下：在逆变器工作后，逆变器的BUS电容中点、电池板组串电压中点与交流N线对地电压相等，当交流N-PE电压提高，电池板组串中点对地电压也相应提高。例如：电池组件输入电压为1200V，数采检测到PV-对地电压为-600VDC（组串中点对地电压为零），PID模块提高N-PE电压到600VDC，由于组串中点和N之间等电位， 则组串中点0-PE电压提高到600V，此时PV-对地电压为零。
